La diagnostica strutturale è l’insieme delle attività tecniche finalizzate a conoscere lo stato reale di una struttura, valutarne le condizioni di sicurezza e individuare eventuali criticità prima che diventino un rischio per persone, immobili o attività produttive. Non si tratta di una semplice ispezione visiva, né di un controllo generico: è un percorso tecnico che può comprendere sopralluoghi, rilievi geometrici, indagini sui materiali, prove non distruttive, prove semi-distruttive, prove di carico, monitoraggi e analisi documentali.
In un edificio nuovo, la diagnostica strutturale può servire durante il collaudo, in caso di dubbi esecutivi o per verificare la conformità tra progetto e opera realizzata. In un edificio esistente, invece, diventa spesso indispensabile quando si devono programmare interventi di ristrutturazione, sopraelevazioni, cambi di destinazione d’uso, consolidamenti, valutazioni sismiche o indagini su dissesti già visibili. La struttura reale, infatti, non sempre coincide con quella descritta nei documenti disponibili: materiali degradati, armature non correttamente posizionate, modifiche eseguite nel tempo, infiltrazioni, corrosione, cedimenti o errori costruttivi possono cambiare in modo significativo il comportamento dell’opera.
Che cosa si intende per diagnostica strutturale
Per diagnostica strutturale si intende un processo tecnico di conoscenza. L’obiettivo non è soltanto “fare delle prove”, ma raccogliere dati utili per rispondere a domande precise: la struttura è sicura? I materiali hanno ancora caratteristiche compatibili con l’uso previsto? Le lesioni sono superficiali o indicano un problema più profondo? Il solaio può sopportare nuovi carichi? Un ponte, una trave, un pilastro o una parete portante presentano degradi tali da richiedere interventi urgenti?
Una campagna diagnostica corretta parte sempre da un quesito tecnico. Le prove non devono essere scelte in modo casuale, ma in funzione del problema da risolvere. Ad esempio, se occorre stimare la resistenza del calcestruzzo in opera, possono essere utili carotaggi, sclerometro, ultrasuoni o prove pull-out, possibilmente interpretati in modo integrato. Se invece il problema riguarda la presenza e il diametro delle armature, saranno più indicate indagini pacometriche, saggi localizzati e rilievi diretti. Se il tema è una fessurazione in evoluzione, il monitoraggio nel tempo può essere più utile di una prova istantanea.
Quando serve una diagnostica strutturale
La diagnostica strutturale serve ogni volta che le informazioni disponibili non sono sufficienti per valutare in modo affidabile la sicurezza o il comportamento di una costruzione. È particolarmente importante negli edifici datati, negli immobili che hanno subito trasformazioni, nelle strutture esposte ad ambienti aggressivi o in presenza di segnali di degrado.
Tra i casi più frequenti rientrano le ristrutturazioni importanti. Prima di demolire pareti, aprire varchi, modificare solai o introdurre nuovi carichi, è necessario capire come lavora la struttura esistente. Un intervento apparentemente semplice può alterare equilibri consolidati nel tempo. Per questo, una campagna di indagini preliminari consente al progettista di ridurre le incertezze e di definire interventi più mirati.
Un altro caso tipico è la valutazione della vulnerabilità sismica. Per modellare correttamente un edificio esistente, il tecnico deve conoscere geometria, dettagli costruttivi, materiali, collegamenti, fondazioni e quadro fessurativo. Senza dati adeguati, la valutazione rischia di essere troppo approssimativa.

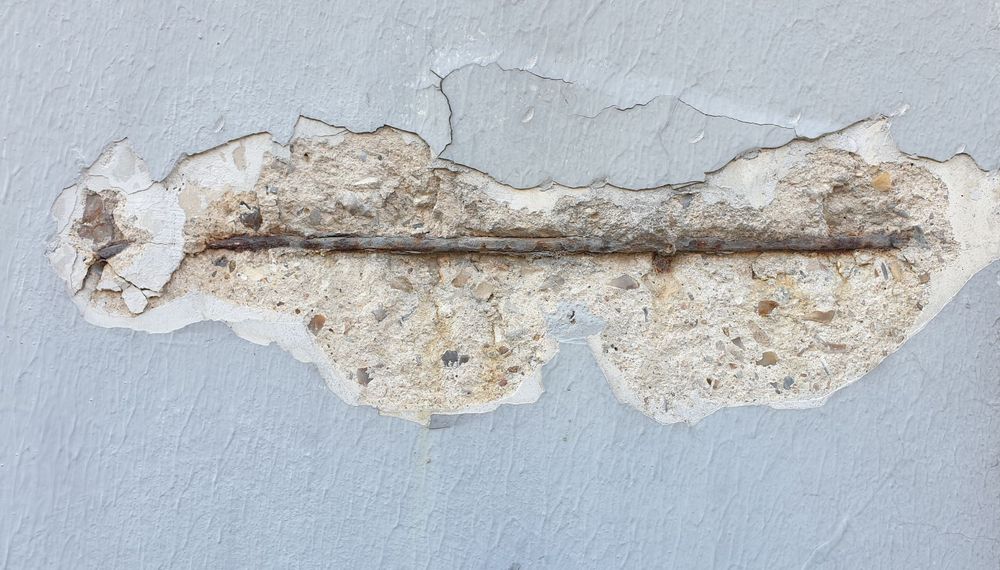

La diagnostica è utile anche in caso di lesioni, deformazioni, sfondellamenti, distacchi di copriferro, corrosione delle armature, infiltrazioni, incendi, urti, cedimenti fondali, degrado del calcestruzzo o dubbi sulla capacità portante di solai e coperture. In ambito infrastrutturale, trova applicazione su ponti, viadotti, passerelle, muri di sostegno e opere in calcestruzzo armato, muratura, acciaio o legno.
Quali informazioni si raccolgono durante il sopralluogo
Il sopralluogo è la prima fase operativa. Durante questa attività si osservano le condizioni generali dell’opera, si individuano eventuali degradi, si analizzano le lesioni, si verificano deformazioni apparenti, infiltrazioni, ossidazioni, distacchi, rigonfiamenti, cedimenti o anomalie geometriche. Il sopralluogo consente anche di comprendere l’accessibilità dei punti da indagare e di pianificare le prove in modo efficace.
Un buon sopralluogo non si limita a fotografare il danno. Deve collegare i sintomi alle possibili cause. Una crepa verticale su una parete può avere significati diversi rispetto a una lesione diagonale, a una fessura in corrispondenza di un’apertura o a una lesione passante che interessa più piani. Allo stesso modo, una deformazione di un solaio può dipendere da carichi eccessivi, degrado dei materiali, errori esecutivi, riduzione della sezione resistente o fenomeni di lungo periodo.
Durante il sopralluogo si raccolgono anche informazioni documentali: elaborati strutturali, certificati dei materiali, pratiche edilizie, collaudi, relazioni geologiche, interventi precedenti, fotografie storiche e testimonianze sull’evoluzione del danno. Questi dati sono fondamentali perché la diagnostica strutturale deve integrare osservazione, prove e conoscenza storica dell’opera.
Le principali prove nella diagnostica strutturale

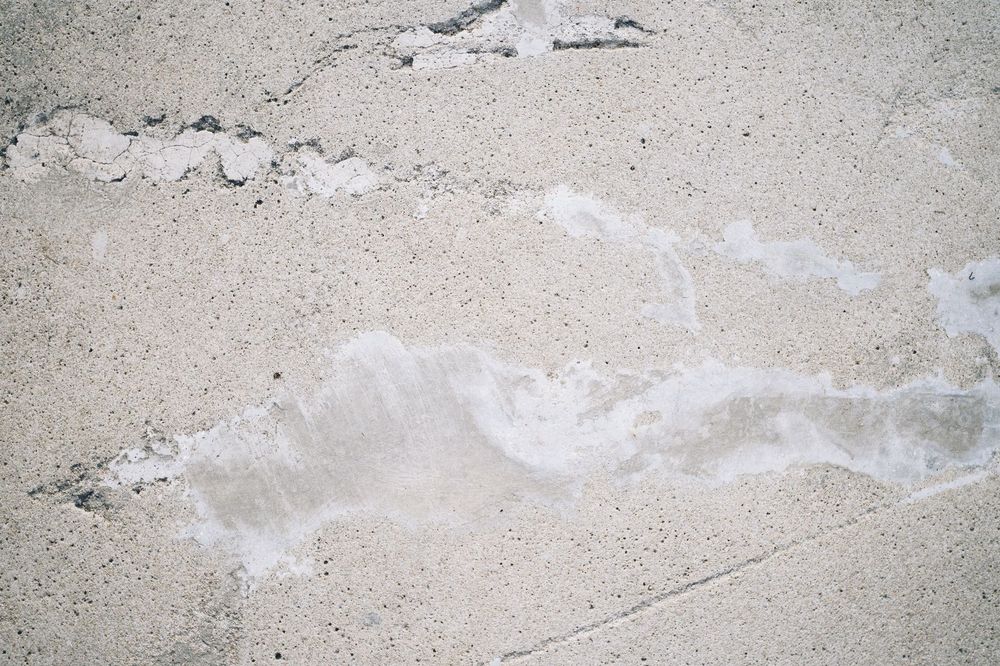

Le prove eseguibili variano in base al materiale e allo scopo dell’indagine. Nel calcestruzzo armato, tra le prove più diffuse ci sono sclerometro, ultrasuoni, carotaggi, pacometrie, prove pull-out, prove pull-off, misure di carbonatazione, analisi del contenuto di cloruri, endoscopie, saggi sulle armature e prove di carico.
Lo sclerometro consente di valutare la durezza superficiale del calcestruzzo attraverso l’indice di rimbalzo. È rapido e non distruttivo, ma non misura direttamente la resistenza a compressione. Il risultato può essere influenzato da umidità, carbonatazione superficiale, rugosità, età del calcestruzzo, presenza di aggregati e condizioni locali. Per questo va interpretato con cautela e, quando necessario, calibrato con prove dirette.
Le prove ultrasoniche misurano la velocità di propagazione di impulsi nel materiale. Sono utili per valutare omogeneità, presenza di discontinuità, qualità del calcestruzzo e possibili difetti interni. Anche in questo caso, il dato non deve essere trasformato automaticamente in resistenza meccanica senza adeguate correlazioni.
I carotaggi rappresentano una prova diretta e invasiva. Permettono di prelevare campioni cilindrici di calcestruzzo da sottoporre a compressione in laboratorio. Sono molto utili per stimare la resistenza reale, ma devono essere programmati con attenzione per non indebolire elementi strutturali sensibili e per ottenere campioni rappresentativi.
La pacometria serve a individuare posizione, copriferro e talvolta diametro indicativo delle armature. È fondamentale prima di carotaggi o perforazioni, ma anche per verificare la corrispondenza con il progetto. Le prove pull-out stimano la resistenza del calcestruzzo mediante estrazione di inserti, mentre le prove pull-off misurano l’aderenza superficiale di rivestimenti, ripristini o strati corticali.
Nelle strutture in muratura si utilizzano saggi stratigrafici, endoscopie, martinetti piatti singoli e doppi, prove soniche, termografie, rilievi del quadro fessurativo e analisi delle malte. Nelle strutture metalliche possono essere eseguiti controlli visivi, spessimetrie, prove magnetoscopiche, ultrasuoni su saldature, controlli delle bullonature e verifiche della corrosione. Nel legno si impiegano resistograph, igrometri, prove penetrometriche, ispezioni visive e indagini sul degrado biologico.
Prove non distruttive, semi-distruttive e distruttive

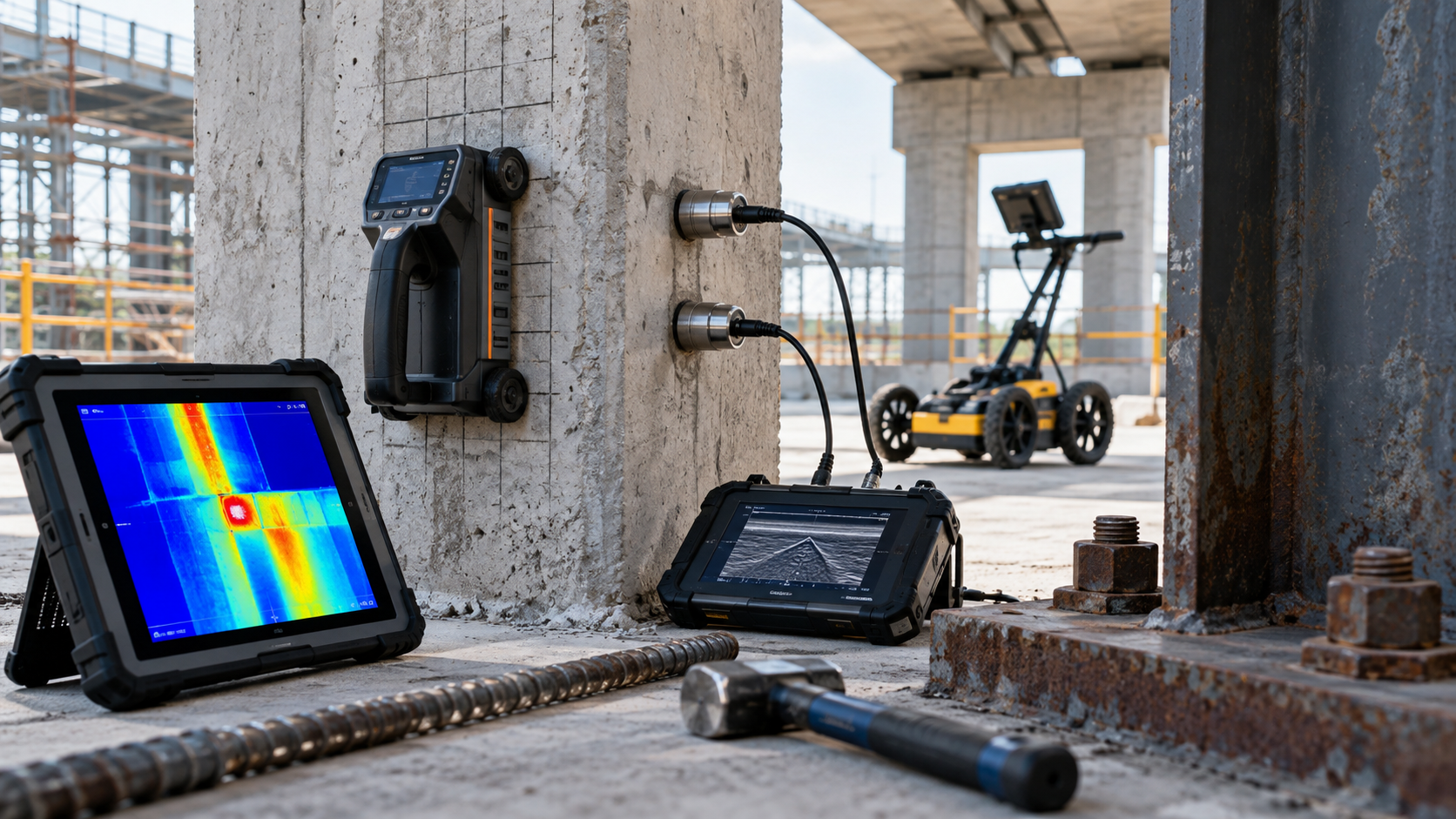

Una distinzione importante è quella tra prove non distruttive, semi-distruttive e distruttive. Le prove non distruttive non alterano in modo significativo la struttura e possono essere ripetute in molti punti. Sono utili per mappare grandi superfici, individuare anomalie e orientare indagini più approfondite. Esempi tipici sono pacometria, ultrasuoni, termografia, georadar e sclerometro.
Le prove semi-distruttive producono un danno limitato e localizzato, generalmente ripristinabile. Rientrano in questa categoria pull-out, pull-off, saggi localizzati, piccoli prelievi e indagini endoscopiche. Le prove distruttive, come carotaggi o prelievi di barre e campioni, forniscono dati diretti ma richiedono maggiore attenzione progettuale.
La scelta non deve basarsi solo sul desiderio di “non rompere”. Spesso una combinazione equilibrata tra prove non distruttive e prove dirette produce il quadro più affidabile. Le prove non distruttive aiutano a estendere l’informazione, mentre quelle dirette servono a calibrare e validare i risultati.
Dalla campagna di indagini alla relazione tecnica
Il risultato della diagnostica strutturale deve confluire in una relazione tecnica chiara. La relazione non dovrebbe limitarsi a elencare prove e numeri, ma spiegare metodo, finalità, posizione dei punti indagati, strumenti usati, condizioni operative, risultati, interpretazione tecnica e limiti dell’indagine.
Una relazione utile al progettista contiene planimetrie con localizzazione delle prove, fotografie, tabelle riassuntive, descrizione dei materiali, quadro dei degradi, eventuali confronti con elaborati esistenti e conclusioni operative. Le conclusioni devono indicare che cosa emerge dai dati e quali ulteriori verifiche o interventi possono essere necessari.
È importante ricordare che la diagnostica strutturale non sostituisce il progetto strutturale, ma lo supporta. Le prove forniscono dati; il tecnico abilitato li interpreta all’interno di un modello di valutazione e di un quadro normativo. Un valore isolato, senza contesto, può essere fuorviante.
Perché affidarsi a tecnici specializzati
Una campagna diagnostica richiede competenze multidisciplinari. Servono conoscenza dei materiali, delle tecniche costruttive, delle normative, degli strumenti di prova e dei meccanismi di degrado. Un errore nella scelta dei punti di indagine, nella preparazione della superficie, nell’esecuzione della prova o nell’interpretazione dei dati può portare a conclusioni sbagliate.
Affidarsi a tecnici specializzati significa impostare un percorso proporzionato al problema. Non sempre servono molte prove; servono le prove giuste. In alcuni casi basta un’indagine mirata, in altri è necessario un piano diagnostico esteso. La qualità non dipende dalla quantità di misure raccolte, ma dalla coerenza tra obiettivo, metodo e interpretazione.
Conclusione
La diagnostica strutturale è uno strumento essenziale per conoscere, valutare e intervenire sulle costruzioni in modo consapevole. Serve prima di ristrutturare, quando compaiono lesioni, in presenza di degrado, per valutazioni sismiche, collaudi, prove di carico e verifiche di sicurezza. Attraverso sopralluoghi, rilievi, prove non distruttive e indagini dirette, consente di trasformare dubbi e sintomi in dati tecnici utilizzabili.
Una struttura non va giudicata solo da ciò che si vede in superficie. La diagnostica permette di andare oltre l’apparenza, comprendere il comportamento reale dell’opera e supportare decisioni progettuali più sicure, economiche e durature.
